Графитовая стойка для вакуумной печи

Введение в графитовую стойку для вакуумной печи

Графитовые стойки в вакуумных печах являются важнейшими компонентами, используемыми для поддержки и удержания деталей во время высокотемпературной обработки.

Ключевые функции

Поддержка деталей: основная функция — надежно удерживать и поддерживать детали, подвергаемые термической обработке. Конструкция стойки должна предотвращать коробление, провисание или другую деформацию деталей при высоких температурах.

Равномерный нагрев: стойки должны обеспечивать равномерный нагрев деталей. Хорошая конструкция способствует эффективной теплопередаче и минимизирует температурные градиенты по всей загрузке.

Минимизация выделения газов: сам графит может выделять газы при высоких температурах. Высококачественный графит и правильная предварительная обжиг имеют решающее значение для минимизации этого, поскольку выделение газов может загрязнять вакуумную среду и влиять на обрабатываемые детали.

Устойчивость к тепловому удару: вакуумные печи часто включают быстрые циклы нагрева и охлаждения. Графитовые стойки должны выдерживать тепловой удар без трещин или поломок.

Грузоподъемность: стойка должна выдерживать вес обрабатываемых деталей без деформации как при комнатной температуре, так и при высоких температурах.

Штабелирование и вложение: некоторые стеллажи предназначены для штабелирования или вложения друг в друга, чтобы максимально увеличить загрузочную способность печи.

Материалы

Графит: Графит является наиболее распространенным материалом из-за его прочности при высоких температурах, низкого теплового расширения, хорошей теплопроводности и относительно низкой стоимости по сравнению с другими высокотемпературными материалами, такими как молибден или вольфрам. Доступно несколько сортов графита с различной плотностью, прочностью и чистотой. Выбор графита зависит от конкретного применения и требуемых свойств.

Углерод-углеродные композиты (C/C): В некоторых случаях, особенно для очень высокотемпературных применений и сложных геометрий, используются углерод-углеродные композиты. C/C обеспечивает даже более высокую прочность и жесткость при высоких температурах, чем один графит. Они также более устойчивы к тепловому удару. Однако они более дорогие.

Покрытия: Иногда графитовые стойки покрываются такими материалами, как пиролитический графит (PyG) или карбид кремния (SiC). Эти покрытия могут улучшить стойкость к окислению, уменьшить газовыделение и улучшить поверхностные свойства графита.

Соображения по дизайну

Геометрия детали: конструкция стойки во многом зависит от формы и размера обрабатываемых деталей. Для сложных геометрических форм могут потребоваться специально разработанные стойки.

Распределение веса: конструкция стойки должна равномерно распределять вес деталей, чтобы предотвратить концентрацию напряжений и деформацию.

Теплопередача: конструкция должна обеспечивать оптимальную передачу тепла к деталям. Это может включать использование открытых структур, минимизацию точек контакта или включение функций, способствующих конвекции.

Выделение газа: конструкция должна минимизировать площадь поверхности графита, подвергающуюся воздействию вакуумной среды, чтобы уменьшить выделение газа. Также важна правильная вентиляция для предотвращения образования газовых карманов.

Тепловое расширение: конструкция должна учитывать тепловое расширение графита и обрабатываемых деталей. Для предотвращения накопления напряжений часто предусматриваются зазоры и гибкие элементы.

Складывание/вложение: если требуется штабелирование или вложение, конструкция должна обеспечивать устойчивость и предотвращать опрокидывание или обрушение стопки.

Обработка: При проектировании следует учитывать обрабатываемость графита. Графит хрупок и его трудно обрабатывать.

Типы конструкций стоек

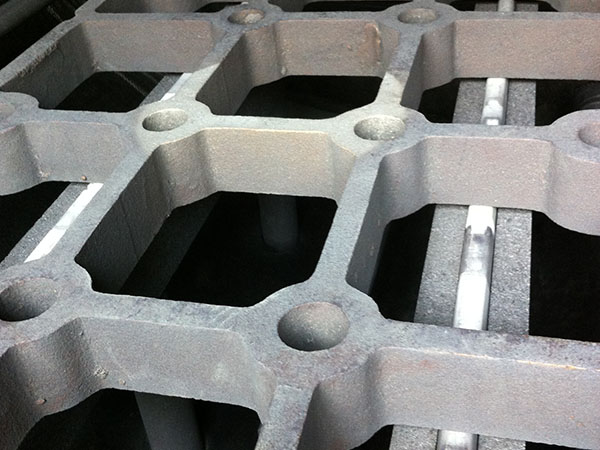

Лотки: Простые, плоские платформы для хранения деталей.

Корзины: Ажурные конструкции для хранения более мелких деталей.

Крепления: Изготовленные по индивидуальному заказу стойки, которые точно размещают и поддерживают определенные детали.

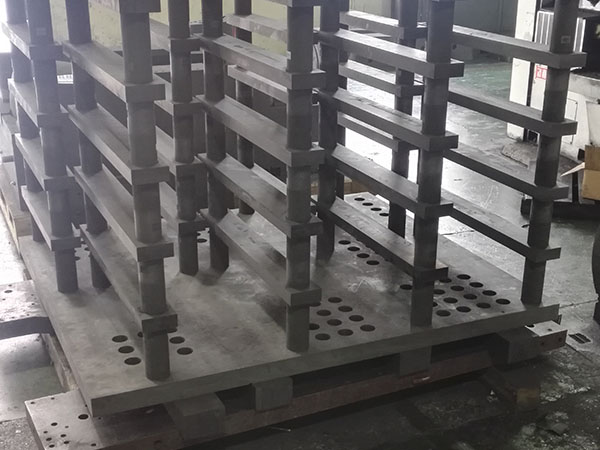

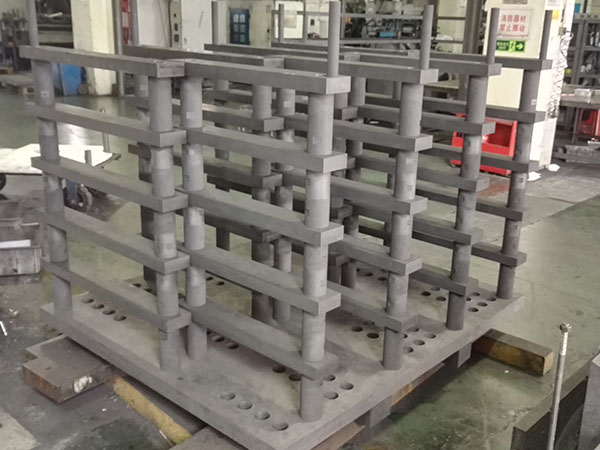

Многоярусные стойки: Стойки с несколькими уровнями для хранения большего количества деталей.

Поворотные стойки: Стойки, которые вращаются, обеспечивая равномерный нагрев всех сторон деталей.
